INTRODUCTION



พื้นดินใต้ฝ่าเท้าของเราในเขตเมืองย่อมจะคับคั่งมากขึ้นเรื่อยๆ อย่างหลีกเลี่ยงไม่ได้เมื่อเวลาผ่านไป ด้วยโครงสร้างพื้นฐานที่ประกอบด้วยทั้งโครงสร้างใต้ดินและระบบสาธารณูปโภค เมื่อรวมกับการขยายตัวของเมืองและการฟื้นฟูที่เพิ่มขึ้น โครงสร้างพื้นฐานที่เก่าแก่ การเปลี่ยนแปลงสภาพภูมิอากาศ และน้ำท่วม กำลังกระตุ้นให้เกิดความต้องการในการค้นหาสาธารณูปโภคและความเข้าใจที่ดีขึ้นเกี่ยวกับสภาพใต้ผิวดิน



นี่ไม่ใช่เรื่องง่าย สาธารณูปโภคอาจประกอบด้วยท่อ ท่อร้อยสาย เคเบิล ถังที่มีวัสดุ ขนาด และอายุต่างกัน สาธารณูปโภคเหล่านี้ถูกฝังไว้ที่ระดับความลึกต่างๆ กันในพื้นดิน ซึ่งอาจประกอบด้วยวัสดุธรรมชาติและวัสดุนำเข้าที่แตกต่างกันอย่างกว้างขวาง อาจขาดความรู้ทั้งตำแหน่งและความลึก เนื่องจากแผนที่ใต้ดินล้าสมัย ไม่ถูกต้อง หรือไม่มีอยู่จริง การขาดความรู้นี้สามารถนำไปสู่การขุดหรือตัดผิดสถานที่ ส่งผลให้เกิดความเสียหายร้ายแรง เป็นอันตราย มีค่าใช้จ่ายสูง และส่งผลให้เวลาล่าช้าอย่างมาก



ดังนั้นการทราบตำแหน่งของสาธารณูปโภคใต้ดินสามารถ:

  1. ป้องกันการบาดเจ็บและเสียชีวิตของคนงาน
  2.
  3. ลดความไม่สะดวกสาธารณะจากการไฟฟ้าดับ
  4.
  5. หลีกเลี่ยงค่าใช้จ่ายเพิ่มเติมและไม่จำเป็น
  6. .
  7. หลีกเลี่ยงหรือลดการฟ้องร้องหรือปัญหาที่เกิดจากความประมาทเลินเล่อ
  8.
  9. หลีกเลี่ยงการสูญเสียชื่อเสียงโดยไม่จำเป็น


Ground Penetrating Radar(เครื่องมือหยั่งความลึกด้วยสัญญาณเรดาร์)


Ground Penetrating Radar(เครื่องมือหยั่งความลึกด้วยสัญญาณเรดาร์)


SOLUTION

ส่วนใหญ่แล้ว GPR สามารถใช้เป็นเทคนิคการตรวจสอบที่มีประสิทธิภาพในการตรวจสอบระบบสาธารณูปโภค โดยไม่ต้องขุดหรือขุดเจาะ

Ground Penetrating Radar(เครื่องมือหยั่งความลึกด้วยสัญญาณเรดาร์)

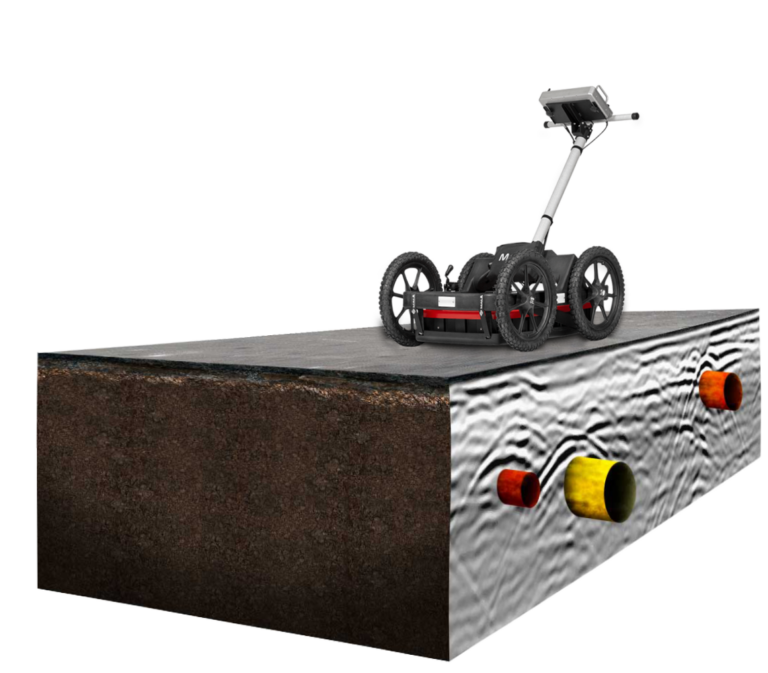

เครื่องส่งและเครื่องรับมักจะใส่ไว้ในกล่องเสาอากาศกล่องเดียวเพื่อให้ง่ายต่อการจัดการในภาคสนาม แต่ยังสามารถแยกหน่วยกันได้อีกด้วย วัตถุที่แยกจากกัน เช่น ยูทิลิตี้ มักจะสร้างคุณลักษณะเฉพาะที่เรียกว่าไฮเปอร์โบลาในเรดาร์แกรมผลลัพธ์

ความถี่ที่จะใช้สำหรับการตรวจสอบ GPR ขึ้นอยู่กับประเภทของแอปพลิเคชันยูทิลิตี้

และความละเอียดและความลึกที่จำเป็นของการสำรวจของคุณ สำหรับการระบุตำแหน่งและการทำแผนที่ยูทิลิตี้ ความถี่ประมาณ 160-600MHz มักจะเหมาะสม ดูตารางด้านล่าง

ดังที่เห็นในตารางที่ 1 ความละเอียดจะเปลี่ยนไปตามความถี่เสาอากาศ สิ่งนี้ก็เป็นจริงเช่นกันสำหรับการเพิ่มความลึก ซึ่งหมายความว่าวัตถุจะต้องมีขนาดใหญ่ขึ้นที่ระดับความลึกจึงจะตรวจจับได้

Antenna Frequency (MHz) Suitable Target Size (m) Approx. Depth* (m)
160 0.16 12-15
450 0.06 4-5
600 0.04 3
750 0.03 2-3

*ค่าที่เห็นในดินและธรณีวิทยาทั่วไป การปรับปรุงที่สำคัญอาจพบได้ในสื่ออื่น เช่น clean sands and frozen ground.

การวัด GPR ส่วนใหญ่มักกระทำโดยการดันเสาอากาศในรถเข็นตามแนวเส้นที่กำหนดไว้บนพื้น ในระหว่างการตรวจสอบ ตำแหน่งของเสาอากาศ GPR สามารถติดตามเพิ่มเติมได้ด้วย GPS ภายนอกหรือภายใน

เรียนรู้เพิ่มเติมเกี่ยวกับ GROUND PENETRATING RADAR

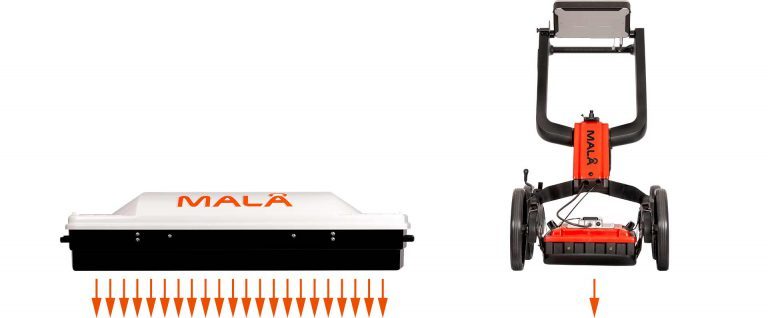

Single channel and multichannel array GPR



Ground Penetrating Radar(เครื่องมือหยั่งความลึกด้วยสัญญาณเรดาร์)

Ground Penetrating Radar(เครื่องมือหยั่งความลึกด้วยสัญญาณเรดาร์)

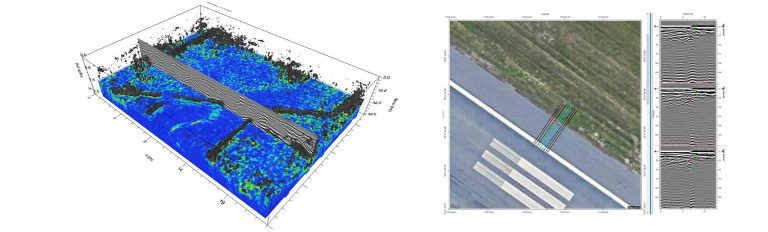

ระบบ GPR ช่องเดียว 2D สามารถแมปโปรไฟล์ใต้พื้นผิวเดียวกับแต่ละรอบเท่านั้น เพื่อให้เข้าใจขนาด รูปร่าง และการกระจายตัวของโครงสร้างและวัตถุที่ฝังไว้ได้ดีขึ้น อาจเป็นประโยชน์ในการสร้างปริมาณข้อมูล 3 มิติ โดยที่ข้อมูล GPR สามารถใช้เพื่อสร้างแผนที่ที่ให้ข้อมูลจากความลึกต่างๆ ของใต้ผิวดิน มีสองแนวทางในเรื่องนี้

ประการแรกคือการสร้างบล็อกข้อมูลด้วยเครื่องมือช่องสัญญาณเดียวที่รวบรวมข้อมูลที่มีระยะห่างค่อนข้างหยาบ (เช่น ระยะห่างระหว่างบรรทัด 0.25 ม. หรือ 0.5 ม.) ในทิศทางเดียวหรือสองทิศทาง ตั้งฉากกัน

วิธีที่สองซึ่งจะนำเสนอข้อมูลที่มีความละเอียดสูงมากของใต้ผิวดิน คือการรวบรวมชุดข้อมูล "3 มิติที่แท้จริง" โดยจะต้องรวบรวมเส้นคู่ขนานหลายเส้นด้วยระยะห่างตัดขวางที่หนาแน่นมาก ระยะห่างที่เหมาะสมนั้นสัมพันธ์กับความถี่ของเสาอากาศ และสำหรับระบบสาธารณูปโภคทั่วไป ค่านี้จะน้อยกว่า 0.1 ม. เมื่อใช้ระบบช่องทางเดียว วิธีการนี้จะส่งผลให้ต้องใช้เวลานานในการตรวจสอบและมีปัญหาในการวางตำแหน่งแต่ละบรรทัดให้ถูกต้อง ในทางกลับกัน โซลูชันแบบหลายช่องสัญญาณได้รับการพัฒนาโดยที่ "อาร์เรย์" ของเครื่องส่งและตัวรับหลายตัวจัดให้มีช่องข้อมูลที่เว้นระยะห่างกันอย่างใกล้ชิดและตำแหน่งที่แม่นยำซึ่งจำเป็นสำหรับการสำรวจ "3D ที่แท้จริง" ควรสังเกตว่าระบบอาร์เรย์หลายช่องสัญญาณเหล่านี้แตกต่างจากอุปกรณ์ที่มีหลายช่องสัญญาณที่รวบรวมโปรไฟล์น้อยลงและเว้นระยะห่างกันมากขึ้นในคราวเดียว หรือเพียงหลายความถี่ในบรรทัดเดียวกัน เนื่องจากระบบ 3D ที่แท้จริงสร้างปริมาณข้อมูลที่ประกอบด้วยโปรไฟล์ที่มีความหนาแน่นสูง โดยที่ระยะห่างระหว่างบรรทัดและช่วงเวลาการติดตามใกล้เคียงกัน แนวสำรวจจึงจำเป็นต้องรวบรวมในทิศทางเดียวเท่านั้น

2D GPR ช่องทางเดียวมักจะเพียงพอสำหรับการค้นหายูทิลิตี้ขนาดเล็กและการทำแผนที่โครงการ แต่เมื่อพื้นที่การตรวจสอบมีขนาดใหญ่ขึ้น และโครงร่างของยูทิลิตี้ที่ฝังอยู่มีความซับซ้อนมากขึ้น โซลูชันแบบหลายช่องสัญญาณอาจเป็นตัวเลือกที่มีประสิทธิภาพมากขึ้น

Projects marked directly on site – “mark out”



Ground Penetrating Radar(เครื่องมือหยั่งความลึกด้วยสัญญาณเรดาร์)

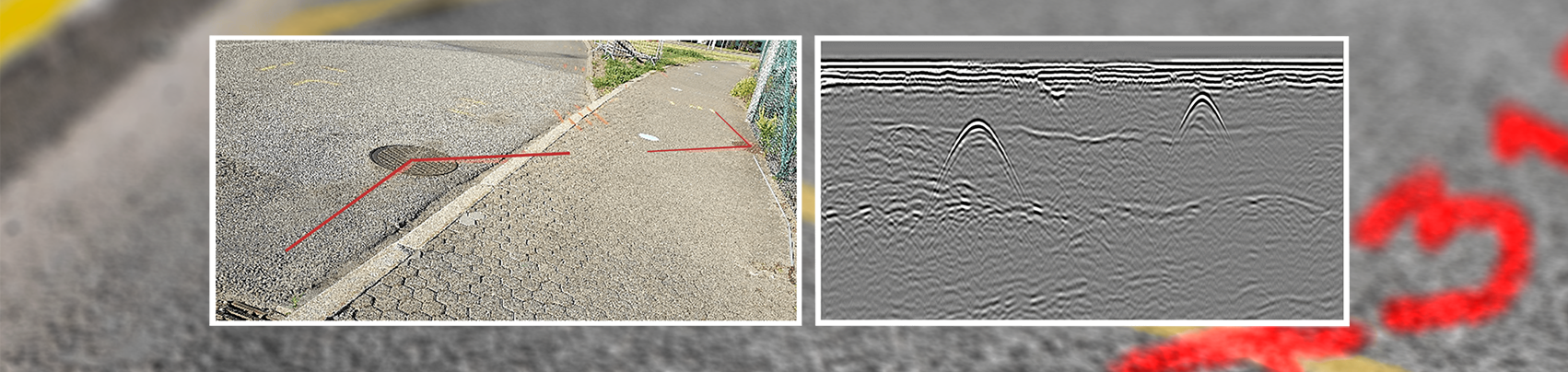

เมื่อทำงานกับ GPR แบบช่องเดียว บนสภาพพื้นดินที่ดี การระบุไฮเปอร์โบลามักจะสามารถทำได้โดยตรงที่ไซต์งาน โดยทำเครื่องหมายตำแหน่งและ/หรือความลึกบนพื้นผิวพื้นดิน ตำแหน่งของยูทิลิตี้ถูกกำหนดไว้ที่จุดสูงสุดของไฮเปอร์โบลา และระบบ GPR ช่องเดียว Guideline Geo ทั้งหมดมีฟังก์ชันย้อนกลับเพื่อลดความซับซ้อนของงานในการทำเครื่องหมายยูทิลิตี้ที่ตรวจพบโดยตรง

Projects analysed after the survey – “post-processing”

หากสภาพพื้นดินมีความเข้มงวดมากขึ้น หรือหากพื้นที่ตรวจสอบมีความซับซ้อนมากขึ้น โดยมีสาธารณูปโภคหลายอย่างที่ระดับความลึกต่างกัน หรือหากการวัดเสร็จสิ้นด้วยยูนิตแบบหลายช่องสัญญาณ จำเป็นต้องมีการประมวลผลภายหลัง สำหรับการวัดแบบ 2 มิติ MALÅ Object Mapper เป็นโซลูชันที่สะดวกสำหรับทั้งการแสดงเส้นการวัดและตำแหน่งของสาธารณูปโภค สำหรับการวัดแบบ 3 มิติ สามารถใช้ซอฟต์แวร์ เช่น rSlicer หรือ GPR-slice ได้

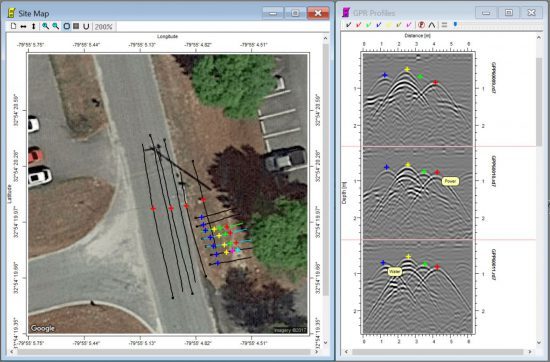

ซอฟต์แวร์ Object Mapper จะแสดงบรรทัดที่ตรวจสอบพร้อมกับเรดาร์แกรมและยูทิลิตี้ที่ระบุ

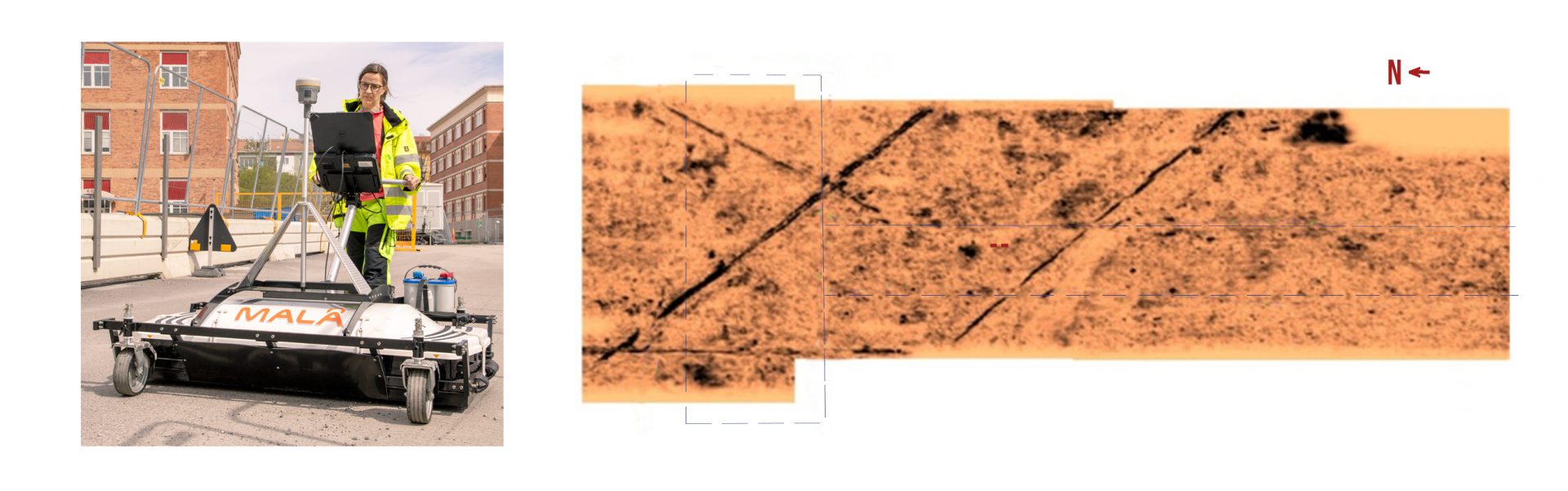

ตัวอย่างยูทิลิตี้ที่แมปกับระบบ MIRA หลายช่องสัญญาณของ Guideline Geo การประมวลผลเสร็จสิ้นในซอฟต์แวร์ rSlicer ซึ่งมีขั้นตอนการประมวลผลที่แตกต่างกันจำนวนหนึ่งและส่งออกรูปภาพ GeoTIFF และไฟล์ DXF ของคุณลักษณะที่ตีความ
