Mapping of hydrocarbon contaminants with Electrical Resistivity Tomography (ERT)
วิธีการตรวจด้วยเครื่องถ่ายภาพความต้านทานไฟฟ้า (ERT) ได้รับการพิสูจน์แล้วว่าเป็นวิธีที่มีประสิทธิภาพในการแยกความแตกต่างระหว่างพื้นที่ดินธรรมชาติกับพื้นที่ที่มีมลพิษไฮโดรคาร์บอนบางประเภท วิธีนี้ช่วยให้ผู้ปฏิบัติงานเข้าใจขอบเขตเชิงพื้นที่ของมลพิษและสามารถวางแผนการแก้ไขอย่างมีประสิทธิภาพ
Project
Method: Resistivity (in ERT mode)
Solution: ABEM Terrameter LS 2, 0.75 meters electrode separation.
Software for processing and interpretation: Resistivity inversion and visualisation made with Res2DInv from Aarhus GeoSoftware.
Challenge
ข้อมูลพื้นฐานของสารปนเปื้อนไฮโดรคาร์บอนระบุว่ามีความลึกค่อนข้างตื้น (ไม่เกิน 10 เมตร) แต่ครอบคลุมพื้นที่มากกว่า ส่งผลให้จำเป็นต้องใช้การทำแผนที่ความละเอียดสูงในระดับความลึกตื้น
Solution
ไฮโดรคาร์บอนมักจะเพิ่มค่าความต้านทานของพื้นดิน (ขึ้นอยู่กับระยะเสื่อมสภาพ) และผลกระทบนี้สามารถทำแผนที่ได้ด้วยการตรวจสอบค่าความต้านทาน เพื่อสร้างภาพความละเอียดสูงของสภาพใต้ผิวดินและการปนเปื้อนของไฮโดรคาร์บอนที่เป็นไปได้ การตรวจสอบจะดำเนินการโดยใช้โปรไฟล์ ERT (Electrical Resistivity Tomography) หลาย ๆ โปรไฟล์ขนานกัน
.jpg)

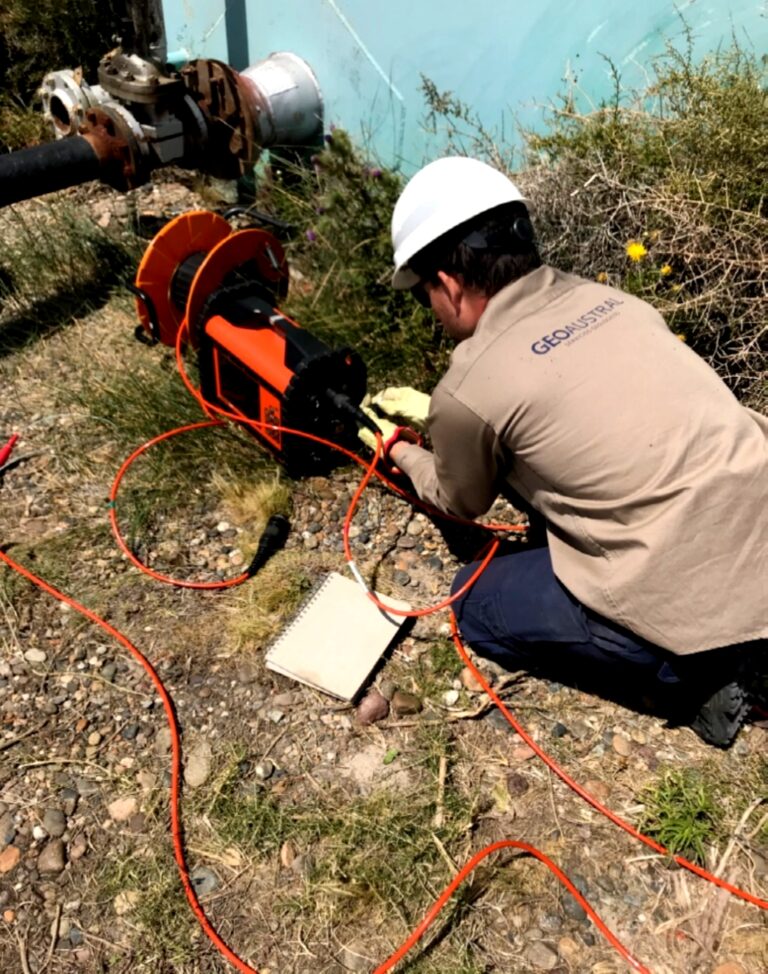

Field work with the ABEM Terrameter LS 2.
Eight parallel ERT profiles, separated by 8 meters and each profile is approximately 55 meters long.
Results & Conclusions
ไฮโดรคาร์บอนในพื้นที่ตรวจสอบให้การตอบสนองที่ชัดเจนในข้อมูลค่าความต้านทาน ในรูปแสดงการกระจายค่าความต้านทานทั้งในส่วนลึกแบบ 2 มิติและแบบ 3 มิติเป็นโปรไฟล์และแสดงเป็นแผนภาพรั้ว ในรูปทั้งหมด ค่าความต้านทานต่ำแสดงเป็นสีน้ำเงินและค่าความต้านทานสูงแสดงเป็นสีแดง พื้นดินที่ปนเปื้อนไฮโดรคาร์บอนถูกจำกัดให้เหลือเฉพาะบริเวณที่มีสีแดงและมีค่าความต้านทานสูง
ERT ได้รับการพิสูจน์แล้วว่าเป็นวิธีที่มีประสิทธิภาพในการทำแผนที่ไฮโดรคาร์บอน และผลลัพธ์มีความสัมพันธ์ที่ดีกับการตรวจสอบอื่นๆ ที่ดำเนินการ (เช่น การสุ่มตัวอย่าง) ผลลัพธ์ยังสามารถใช้เพื่อประมาณปริมาตรของสารปนเปื้อนและความลึกสูงสุดของสารดังกล่าวได้อีกด้วย

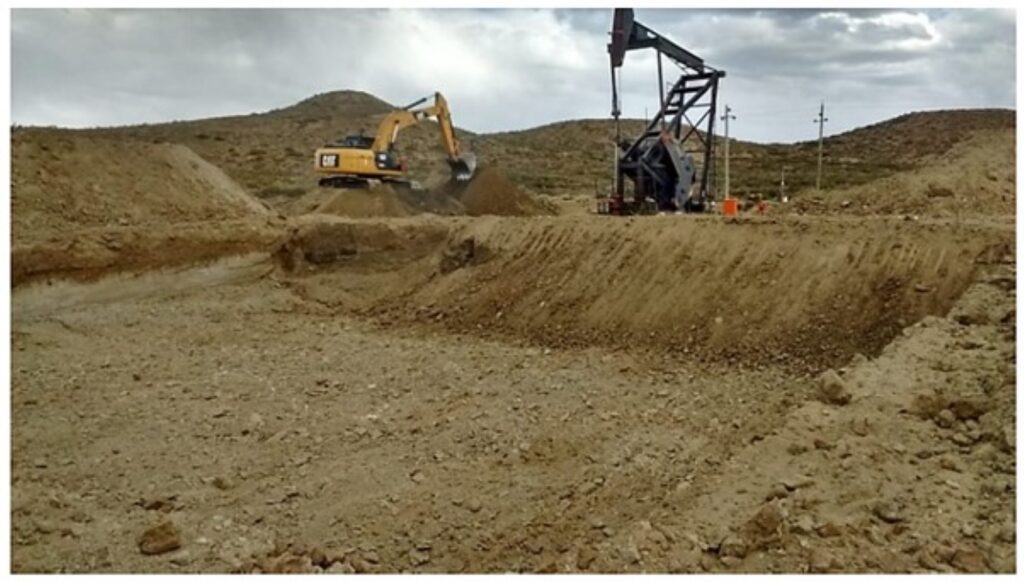

Image showing excavation work as part of the remediation.

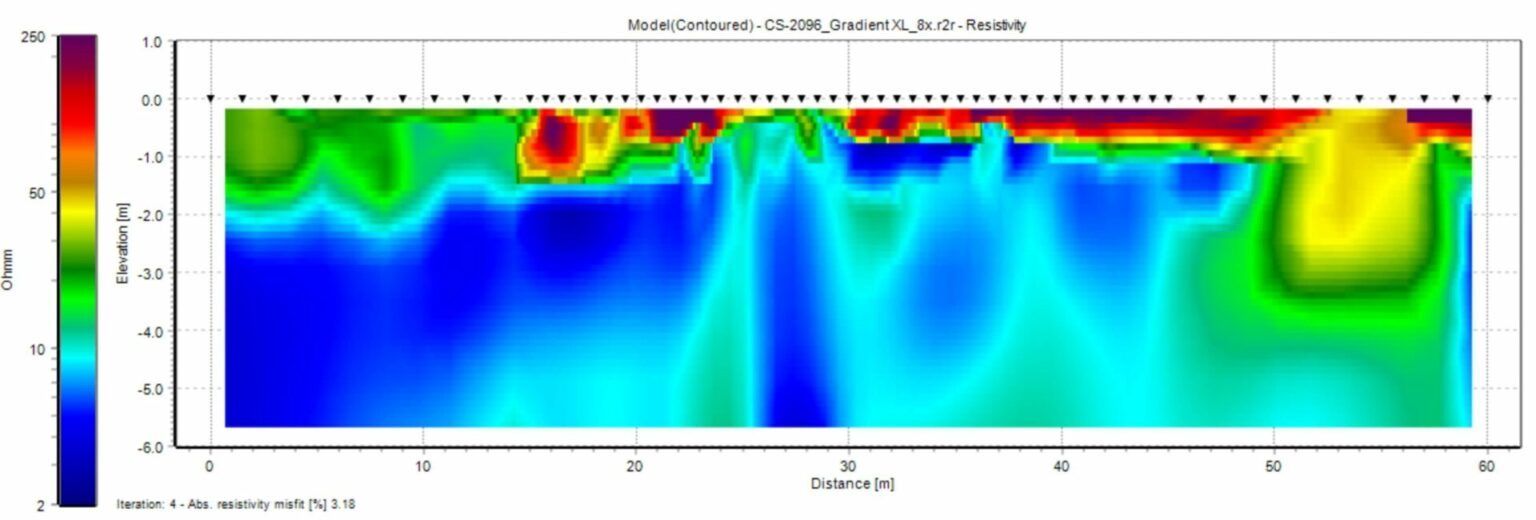

One example of an ERT profile. High resistivity values are shown in red.

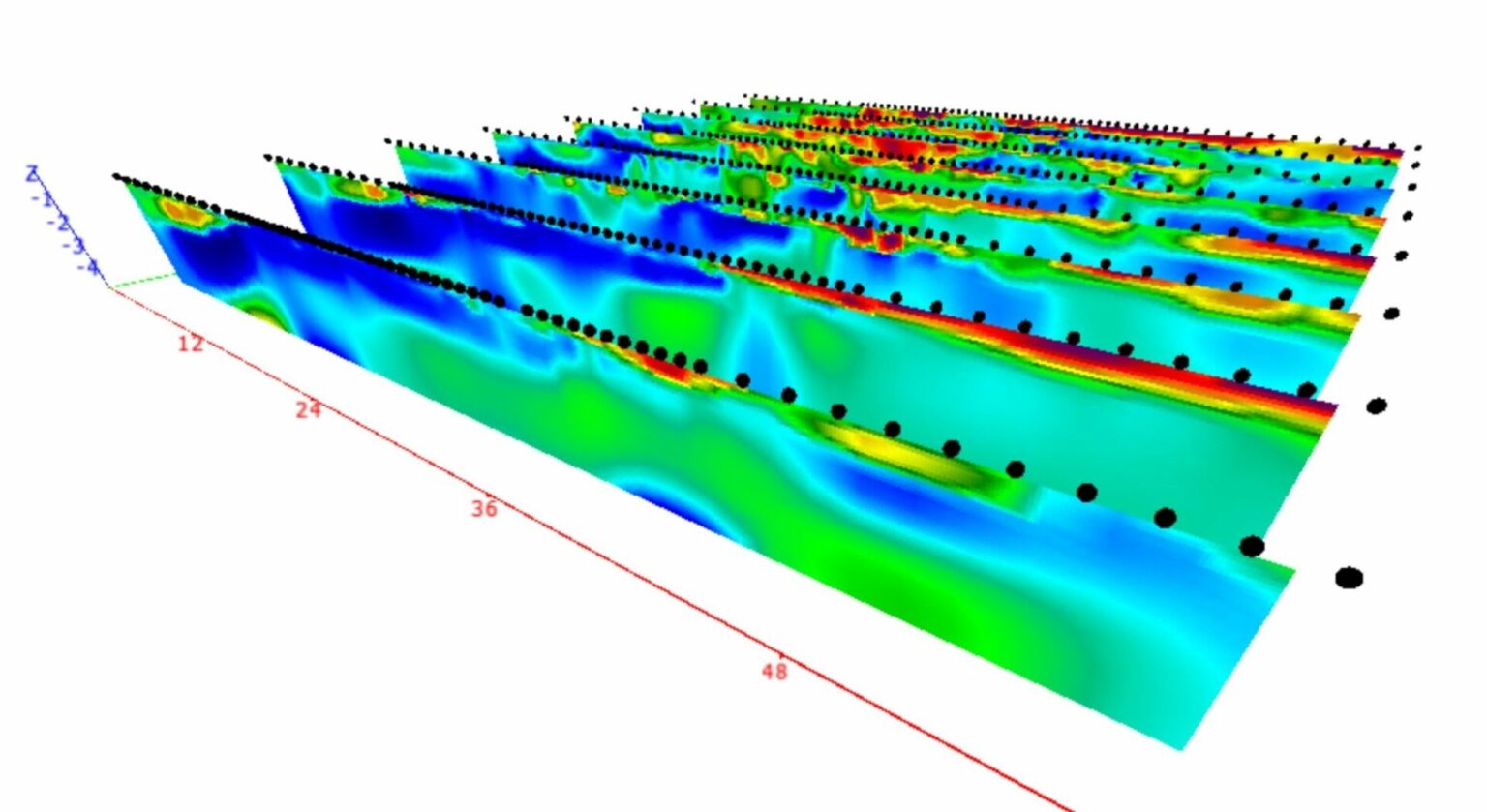

A so-called fence plot of the eight investigated profiles. High resistivity values are shown in red
