เครื่องมือสำรวจธรณีฟิสิกส์ชนิดวัดคลื่นไหวสะเทือน (Seismic surveying equipment)

เครื่องมือสำรวจธรณีฟิสิกส์ชนิดวัดคลื่นไหวสะเทือน (Seismic surveying equipment)

รายละเอียด

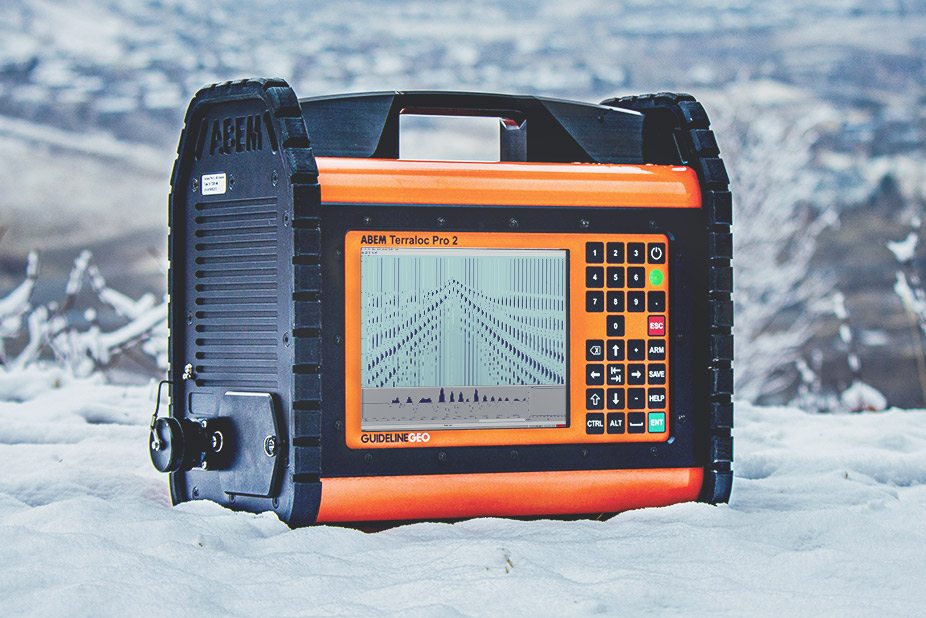

ABEM Terraloc Pro 2 เป็นเครื่องมือสำรวจธรณีฟิสิกส์ชนิดวัดคลื่นไหวสะเทือน (Seismic surveying equipment) แบบเอนกประสงค์ที่สามารถใช้กับอุปกรณ์เสริมแผ่นดินไหวทุกประเภทสำหรับการใช้งานที่เป็นไปได้ทุกรูปแบบ หนึ่งในวิธีการสำรวจทางธรณีฟิสิกส์ ศึกษาเกี่ยวกับความเร็วคลื่นไหวสะเทือนที่เดินทางผ่านวัสดุใต้ผิวดิน เพื่อสำรวจหรือตรวจสอบคุณสมบัติทางกายภาพ และลักษณะโครงสร้างทางธรณีวิทยาภายใต้พื้นผิวโลก โดยการทำให้เกิดสัญญาณคลื่นไหวสะเทือนขึ้น แล้ววัดระยะเวลาที่คลื่นเดินทางจากจุดกำเนิดถึงตัวรับคลื่นสัญญาณ (Geophone)

ABEM Terraloc กำลังเพิ่มเครื่องวัดคลื่นไหวสะเทือนแบบใหม่ให้กับครอบครัวซึ่งจะเป็นการเพิ่มคุณภาพด้วยเสถียรภาพที่ดีขึ้นและประสบการณ์การใช้งานที่เพิ่มขึ้น เครื่องวัดคลื่นแผ่นดินไหว Terraloc Pro 2 เป็นเครื่องมือที่ยอดเยี่ยมสำหรับการใช้งานแผ่นดินไหวเกือบทุกประเภทไม่ว่าจะเป็น MASW หรือการสำรวจการสะท้อนการทดสอบข้ามหลุมหรือการตรวจสอบการหักเหของแสงในทะเล

การใช้งานทั่วไปสำหรับเครื่องวัดคลื่นไหวสะเทือนแบบ Terraloc คือความลึกของพื้นหิน, คุณภาพของพื้นหิน, การศึกษาความมั่นคงของดิน, การแตกหักและบริเวณที่อ่อนแอ, ในทุกการใช้งานเครื่องวัดแผ่นดินไหวจะเกิดขึ้นจากการสั่นสะเทือนของพื้นดินที่เกิดจากแหล่งพลังงาน เวลาจะถูกวัดอย่างแม่นยำจนกระทั่งการสั่นสะเทือนของพื้นดินแพร่กระจายผ่านพื้นดินและสามารถวัดได้โดย geophones ที่เชื่อมต่อกับเครื่องวัดแผ่นดินไหว

sesi1

ระบบที่ปรับปรุงจากการใช้งานของผู้ใช้:

  1.  โมดูลคอมพิวเตอร์ quad-core ใหม่ที่รันระบบปฏิบัติการ Linux ที่มีเสถียร
  2. โหมดตัวช่วยสร้างที่อำนวยความสะดวกในการตั้งค่าการวัด
  3. ปรับปรุงโซลูชันแบตเตอรี่( Li-Ion ) และตัวเชื่อมต่อพลังงาน

แต่เหนือสิ่งอื่นใด - อินเทอร์เฟซผู้ใช้ที่อัปเกรดแล้วซึ่งจะปรับปรุงประสบการณ์ผู้ใช้ของเครื่องวัดแผ่นดินไหว Terraloc Pro 2 นำเสนอฟังก์ชั่นใหม่ที่ได้รับการปรับปรุงควบคู่ไปกับรุ่นที่ดีที่สุดของรุ่นก่อนหน้าทั้งหมดรวมอยู่ในโซลูชันเดียวที่มีประสิทธิภาพ

ระบบสแตนด์อโลน

ABEM Terraloc Pro 2 เป็นเครื่องวัดแผ่นดินไหวแบบสแตนด์อโลนและมาพร้อมกับคอมพิวเตอร์ในตัวที่เก็บข้อมูลช่องทางการวัดและส่วนต่อประสานกับผู้ใช้ การวัดจะดำเนินการโดยใช้ส่วนต่อประสานกราฟิกที่มีรูปลักษณ์และความรู้สึกที่คุ้นเคย เครื่องวัดแผ่นดินไหวนั้นบรรจุอยู่ในปลอกอลูมิเนียมที่มีความแข็งแรงและทนทานตามมาตรฐาน IEC IP 66 เพื่อให้สามารถทำการวัดในทุกสถานการณ์และสภาพแวดล้อม

เครื่องวัดแผ่นดินไหว ABEM Terraloc Pro 2 ติดตั้ง GPS, WiFi, Ethernet และ USB หากจำเป็นทีมสนับสนุน ABEM สามารถเชื่อมต่อกับอุปกรณ์ได้จากระยะไกลโดยไม่คำนึงถึงตำแหน่งของเครื่องวัดแผ่นดินไหว



เครื่องมือสำรวจธรณีฟิสิกส์ชนิดวัดคลื่นไหวสะเทือน (Seismic surveying equipment)

ฟังก์ชั่นใหม่
  1. โหมดวิซาร์ดช่วยให้กำหนดค่าได้ง่าย
  2. การประมวลผลข้อมูลที่รวดเร็วขึ้น (คอมพิวเตอร์ Quad-core)
  3. มีเสถียรภาพและความปลอดภัยมากขึ้น (ระบบปฏิบัติการ Linux)
  4. ใช้งานง่ายและเพิ่มประสิทธิภาพ (ปรับปรุงส่วนต่อประสานผู้ใช้)
  5. เพิ่มความน่าเชื่อถือของแบตเตอรี่ภายใน (เทคโนโลยี Li-Ion)
ข้อดี
  1. ออกแบบเพื่อคุณภาพข้อมูลที่โดดเด่น
  2. ส่วนต่อประสานกราฟิกกับผู้ใช้ที่ให้ความรู้สึกคุ้นเคย
  3. เครื่องวัดแผ่นดินไหวแบบสแตนด์อโลนทำให้ง่ายต่อการใช้งานในสนาม
  4. การควบคุมคุณภาพก่อนและระหว่างการวัด
  5. ทนทานและแข็งแกร่งทำการวัดทุกที่ทุกเวลา
  6. ข้อมูลอ้างอิงทางภูมิศาสตร์โดยใช้ GPS
  7. เป็นไปได้ที่จะดำเนินการวิธีการแผ่นดินไหวประเภทใด
แอพพลิเคชั่นทั่วไป
  1. ความลึกของข้อเท็จจริง
  2. ความมั่นคงของดิน
  3. ลำดับและโครงสร้างทางธรณีวิทยา
  4. น้ำบาดาล
  5. คุณภาพของหิน
  6. Rippability

sesi1



สามารถกำหนดค่าได้สูงสุด 48 ช่อง

เครื่องวัดคลื่นไหวสะเทือนแบบ ABEM Terraloc Pro 2 สามารถกำหนดค่าได้สูงสุด 48 ช่องในหนึ่งหน่วยช่วยให้เซ็นเซอร์จำนวนมากและทำให้ได้ข้อมูลที่มีความละเอียดสูง หากต้องการช่องเพิ่มเติมสามารถเชื่อมต่อหลายยูนิตเพื่อรับช่องเพิ่มเติมได้ เทคโนโลยีล้ำสมัยในการออกแบบช่องสัญญาณให้ความละเอียดที่ยอดเยี่ยมของสัญญาณที่วัดได้ทั้งในแง่ของเวลาและความกว้าง ผลที่ได้คือคุณภาพของข้อมูลที่เปรียบมิได้

คุณสมบัติ

  1. คอมพิวเตอร์ในตัวในเครื่องวัดแผ่นดินไหว
  2. 12, 24 หรือ 48 ช่องการวัด
  3. WiFi, อีเธอร์เน็ต, USB
  4. หน่วยเก็บข้อมูล 100 GB
  5. การวัดแบบ 2D และ 3D
  6. แสงแดดที่มองเห็นได้ LCD พร้อมส่วนต่อประสานกราฟิกกับผู้ใช้
  7. มากถึง 480,000 ตัวอย่างและความยาวบันทึก 80 นาที
  8. ขั้วต่อเกรดทหาร
  9. สายเคเบิลและอุปกรณ์เสริมคุณภาพสูง

sesi1




Specification

  1. จำนวนช่อง: 12, 24 และ 48
  2. ช่องทางเพิ่มเติม:หาได้ง่ายโดยเชื่อมโยงสองหน่วยเข้าด้วยกัน
  3. ช่องสัญญาณอัพรูท:ใช่อิสระ 2 ช่องเพิ่มเติม
  4. อัตราการสุ่มตัวอย่าง (เลือกได้): 100 sps - 50 ksps (20 μs - 10 ms)
  5. ความยาวบันทึก (เลือกได้):สูงสุด 480 ตัวอย่าง / ch เทียบเท่ากับ: 5.1 ms - 80 นาที
  6. บันทึกล่วงหน้า (เลือกได้): 0 - 100% ของความยาวบันทึก
  7. ระยะเวลาที่ล่าช้า: นานถึง 2 นาที
  8. การซ้อน: 32 บิตมากถึง 999 ผลกระทบ
  9. อินพุตทริกเกอร์:คอยล์ทริกเกอร์, สร้าง / ทำลาย, geophone, TTL
  10. ความละเอียดตัวแปลง A / D: 24 บิต
  11. ช่วงไดนามิก: (ตามทฤษฎี / วัด) 144 dB /> 120 dB
  12. ช่วงแรงดันไฟฟ้าขาเข้า (เลือกได้): 0,5 Vpp, 5 Vpp, 12,5 Vpp
  13. อินพุตที่ได้รับ (เลือกได้): 0 dB, 12 dB, 24 dB, 36 dB, 48 dB
  14. อินพุตความต้านทาน (เลือกได้): 3 kΩ, 20 kΩ, 20 MΩ
  15. ช่วงความถี่: DC ถึง 20 kHz
  16. ความเพี้ยนรวม: 0,0005%
  17. Crosstalk: -120 dB
  18. ตรวจสอบเสียงรบกวน:กว้าง

คุณสมบัติการบันทึกโพสต์

  1. ตัวกรองดิจิตอล:แบนด์, แบนด์วิดท์ต่ำ, แบนด์วิดท์สูง, ลบ DC ออฟเซ็ต
  2. การวิเคราะห์สเปกตรัม: การติดตามเดียวใด ๆ การวิเคราะห์ FFT
  3. การวิเคราะห์ความเร็ว:การวิเคราะห์ความเร็วของหน้าจอบนหน้าจอ

ตัวประมวลผล RAM และดิสก์หนัก

  1. หน่วยประมวลผล: Intel Atom ที่ใช้พลังงานต่ำพร้อม 4 คอร์ที่ 1.9 GHz
  2. ระบบปฏิบัติการ: Linux Lubuntu
  3. RAM ภายใน: 4 GB (โมดูล DDR SO-DIMM)
  4. ความจุฮาร์ดดิสก์: 100 GB หรือมากกว่า
  5. จอแสดงผล: 8.4 "Active TFT LCD, สีเต็มรูปแบบ, มองเห็นเวลากลางวัน, ความละเอียด 800 x 600
  6. พอร์ต I / O: พอร์ต USB 2.0 3 x
  7. อินเทอร์เฟซเครือข่าย: 1x Gigabit Ethernet ใน RJ-45, 2x TP-10/100 ใน KPT08, Wi-Fi

ทั่วไป

  1. พลังงาน:  10 - 28 V DC ไฟภายนอก 2x 12 V 6.4Ah Li-Ion ภายในแบตเตอรี่
  2. การใช้พลังงาน: 30/60 W (man / acq)
  3. ตัวเชื่อมต่อ: NK-27 / KPT 55
  4. จีพีเอส:ใช่
  5. อุณหภูมิแวดล้อม (ขณะทำงาน): -20 ° C ถึง + 55 ° C
  6. อุณหภูมิแวดล้อม (ที่เก็บข้อมูล): -30 ° C ถึง + 70 ° C
  7. ท่อ:โลหะผสมที่ทนทาน Al ตรงตามมาตรฐาน IP66
  8. น้ำหนัก 24 ช่อง: 10 กิโลกรัม
  9. น้ำหนัก 48 ช่อง: 11 กก
  10. ขนาด (กว้าง x ยาวx สูง): 39 x 21 x 32 ซม

sesi1

sesi1


ใหม่!! ทริกเกอร์ไร้สาย (Wire-free trigger)

Seismic Radio Trigger

sesi1



ดูรายละเอียดเพิ่มเติม คลิ๊ก!!



วิดีโอสาธิตการใช้งาน
